功率放大器的分類與電路組成是很多新手工程師都比較關心的問題，下面就讓安泰電子來為大家介紹功率放大器的分類與電路組成。

　　功率放大器的分類

　　甲類工作狀態：整個工作周期內晶體管的集電極電流始終是流通的，放大器的效率最低，帶來的是非線性失真度比較小。一般用于對失真比較敏感的場合，比如HI-FI音響。

　　乙類工作狀態：半個周期工作另半個周期截止，乙類工作狀態也稱為B類工作狀態。兩只互補的晶體管推挽工作，效率比甲類功放高，但存在交越失真的問題，一般功率放大器采用這種形式。

　　甲乙類工作狀態：它是介于甲類和乙類之間的工作狀態，即晶體管工作周期大于一半，這種功放的特性介于甲類和乙類。

　　丙類工作狀態：這種狀態下，晶體管工作的時間小于半個周期，丙類工作狀態又稱為C類工作狀態，丙類功放一般用于高頻的諧振功放。

　　丁類工作狀態：把聲音信號調制為PWM形式，晶體管工作在開關狀態，輸出端通過LC濾波器恢復信號波形。效率高，高頻特性差，用于小型化電池供電以及要求高效率的場合。

　　根據工作狀態的不同，功率放大器分類如下：

　　傳統線性功率放大器的工作頻率很高，但相對頻帶較窄，射頻功率放大器一般都采用選頻網絡(luò )作為負載回路。射頻功率放大器可以按照電流導通角的不同，分為甲(A)、乙(B)、丙(C)三類工作狀態。甲類放大器電流的導通角為360°，適用于小信號低功率放大，乙類放大器電流的導通角等于180°，丙類放大器電流的導通角則小于180°。乙類和丙類都適用于大功率工作狀態，丙類工作狀態的輸出功率和效率是三種工作狀態中最高的。射頻功率放大器大多工作于丙類，但丙類放大器的電流波形失真太大，只能用于采用調諧回路作為負載諧振功率放大。由于調諧回路具有濾波能力，回路電流與電壓仍然接近于正弦波形，失真很小。

　　開關型功率放大器使電子器件工作于開關狀態，常見的有丁(D)類放大器和戊(E)類放大器，丁類放大器的效率高于丙類放大器。SMPA將有源晶體管驅動為開關模式，晶體管的工作狀態要么是開，要么是關，其電壓和電流的時域波形不存在交疊現象，所以是直流功耗為零，理想的效率能達到100%。

　　傳統線性功率放大器具有較高的增益和線性度但效率低，而開關型功率放大器具有很高的效率和高輸出功率，但線性度差。具體見下表：

　　電路組成

　　放大器有不同類型，簡化之，放大器的電路可以由以下幾個部分組成：晶體管、偏置及穩定電路、輸入輸出匹配電路。

　　功率放大器的分類與電路組成

　　1、晶體管

　　晶體管有很多種，包括當前還有多種結構的晶體管被發明出來。本質上，晶體管的工作都是表現為一個受控的電流源或電壓源，其工作機制是將不含內容的直流的能量轉化為“有用的”輸出。直流能量乃是從外界獲得，晶體管加以消耗，并轉化成有用的成分。不同的晶體管不同的“能力”，比如其承受功率的能力有區別，這也是因為其能獲取的直流能量的能力不同所致;比如其反應速度不同，這決定它能工作在多寬多高的頻帶上;比如其面向輸入、輸出端的阻抗不同，及對外的反應能力不同，這決定了給它匹配的難易程度。

　　2、偏置電路及穩定電路

　　偏置和穩定電路是兩種不同的電路，但因為他們往往很難區分，且設計目標趨同，所以可以放在一起討論。

　　晶體管的工作需要在一定的偏置條件下，我們稱之為靜態工作點。這是晶體管立足的根本，是它自身的“定位”。每個晶體管都給自己進行了一定的定位，其定位不同將決定了它自身的工作模式，在不同的定位上也存在著不同的性能表現。有些定位點上起伏較小，適合于小信號工作;有些定位點上起伏較大，適合于大功率輸出;有些定位點上索取較少，釋放純粹，適合于低噪聲工作;有些定位點，晶體管總是在飽和和截至之間徘徊，處于開關狀態。一個恰當的偏置點，是正常工作的礎。在設計寬帶功率放大器時，或工作頻率較高時，偏置電路對電路性能影響較大，此時應把偏置電路作為匹配電路的一部分考慮。

　　偏置網絡(luò )有兩大類型，無源網絡(luò )和有源網絡(luò )。無源網絡(luò )(即自偏置網絡(luò ))通常由電阻網絡(luò )組成，為晶體管提供合適的工作電壓和電流。它的主要缺陷是對晶體管的參數變化十分敏感，并且溫度穩定性較差。有源偏置網絡(luò )能改善靜態工作點的穩定性，還能提高良好的溫度穩定性，但它也存在一些問題，如增加了電路尺寸、增加了電路排版的難度以及增加了功率消耗。穩定電路一定要在匹配電路之前，因為晶體管需要將穩定電路作為自身的一部分存在，再與外界接觸。在外界看來，加上穩定電路的晶體管，是一個“全新的”晶體管。它做出一定的“犧牲”，獲得了穩定性。穩定電路的機制能夠保證晶體管順利而穩定的運轉。

　　3、輸入輸出匹配電路

　　匹配電路的目的是在選擇一種接受的方式。對于那些想提供更大增益的晶體管來說，其途徑是全盤的接受和輸出。這意味著通過匹配電路這一個接口，不同的晶體管之間溝通更加順暢，對于不同種的放大器類型來說，匹配電路并不是只有“全盤接受”一種設計方法。一些直流小、根基淺的小型管，更愿意在接受的時候做一定的阻擋，來獲取更好的噪聲性能，然而不能阻擋過了頭，否則會(huì )影響其貢獻。而對于一些巨型功率管，則需要在輸出時謹小慎微，因為他們更不穩定，同時，一定的保留有助于他們發揮出更多的“不扭曲的”能量。

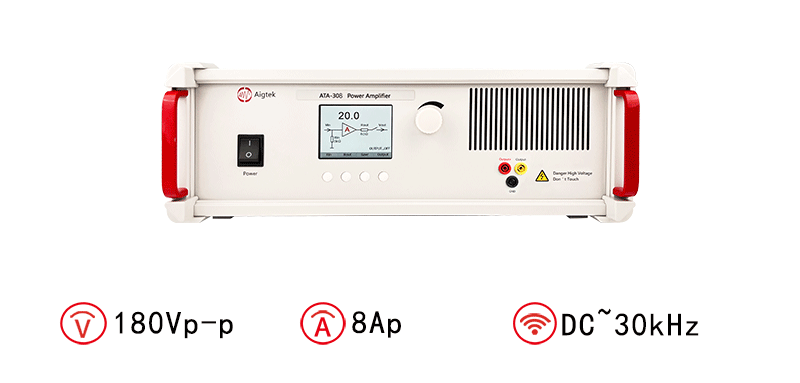

　　圖：ATA-308功率放大器指標參數

　　以上就是功率放大器的分類與電路組成的內容，如果對于功率放大器還有什么不了解的，可以隨時咨詢安泰電子。
